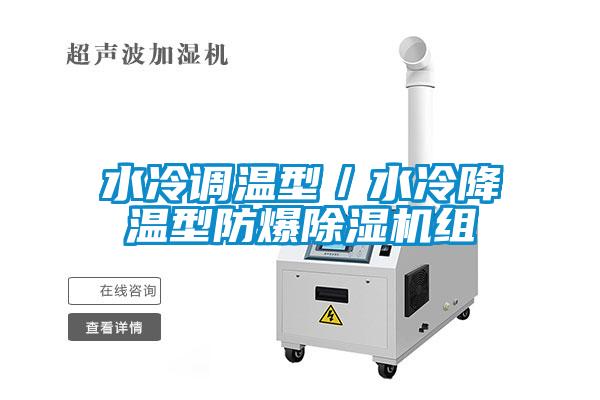

水冷调温型/水冷降温型防爆除湿机组
品名:水冷调温型/水冷降温型防爆除湿机组
说明:产品设计标准:
本产品具有性能稳定、外形美观、安全可靠、操作简便等特点,严格按下列防爆电气和除湿设备标准设计制造:
gb3836.1-2000《爆炸性气体环境用电气设备第1部分:通用要求》
gb3836.2-2000《爆炸性气体环境用电气设备第2部分:隔爆型"d"》
gb3836.3-2000《爆炸性气体环境用电气设备第3部分:增安型"e"》
gb3836.4-2000《爆炸性气体环境用电气设备第4部分:本质安全型"i"》
gb3836.9-1990《爆炸性环境用防爆电气设备浇封型电气设备"m"》
jb/t7769-1995《除湿机》
q/3201nl1104-2000《防爆除湿机》
机组概况:
除湿机是本公司集四十余年冷冻除湿机设计、制造经验,系列化开发的用于去除空气中水分的冷冻除湿设备,适用于国防工程、人防工程、烟草及石化行业、地铁车站、航天领域、净化工程、实验室、电讯器材室、档案室、食品房、制药或胶片车间、特种玻璃制造等有除湿要求的场所。
防爆除湿机是本公司为存在或可能存在级别为IIA、IIB级,温度组别为T1~T4组可燃性气体、蒸汽与空气混合形成的爆炸性气体,并有空调除湿要求的场所设计的特种除湿设备,广泛应用于国防工程、石化行业。防爆除湿机经国家防爆电气产品质量监督检查测试中心(CQSTEx)检测合格,取得了防爆合格证,防爆标志为ExdmeibIIBT4。
工作原理:
除湿机组系统的运作由除湿机的内循环(制冷剂循环系统)、除湿机的外循环(空气循环系统)组成;
除湿机的内循环:通过压缩机的运行→排气口排出高温高压的气体→进入冷凝器冷却→变成低温高压气体→通过毛细管截流→变成低温低压的液体→通过蒸发器蒸发吸热→回到压缩机变成低温低压的气体,如此循环往复。
除湿机的外循环:在正常开机的情况下→通过风机的运行→潮湿的空气从进风口吸入→经过蒸发器→蒸发器将空气中的水份吸附在铝片上→变成干燥的空气(→经过冷凝器散热)→从出风口吹出。
机组特点:
1.防爆除湿机在下列环境条件下能正常工作:海拔不超过2000m;周围环境温度:低温除湿机为+5℃~+32℃,普通除湿机为+18℃~+32℃;周围环境相对湿度不大于90%;存在IIA、IIB级,T1~T4组可燃性气体、蒸气与空气混合形成的爆炸危险场所,出现或可能出现爆炸性气体混合物的场所。
2.结构型式多样:
防爆除湿机自带风机,安装比较方便,按进出风方式分a.前回风(格栅回风)、前出风(风帽送风),b.后回风(法兰回风)、顶出风(法兰送风),c.前回风(格栅回风)、顶出风(法兰送风)三种型式。
3.功能齐全:
防爆除湿机有升温型、调温型、降温型三种功能类型,其中升温除湿机主要用于除湿,无制冷功能,故适用于无温度要求的除湿场所;
调温除湿机集除湿、制冷功能于一身,且制冷能力可调,故特别适用于热负荷变化较大的除湿场所。降温除湿机在除湿的同时有制冷功能,但制冷能力不可调,故适用于热负荷较大,对相对湿度无要求的除湿场合。
4.压缩机及冷配:
压缩机和主要制冷配件均采用国际著名品牌的产品,通过制冷系统科学合理的优化设计,机组噪音低、运行可靠、能效比高。
5.换热器:
水侧换热器为壳管式换热器,采用高效换热管;空气侧换热器为铜管套铝翅片式换热器,采用美国引进的OAK换热器数控生产线制造。换热器结构紧凑、耐压好、换热效率高。
6.环保工质,"绿色"概念:
机组采用满足淘汰CFC工质国家方案要求的R22制冷剂,有利地球环境。公司亦可按用户要求订制R407c、R134a等HFC工质的除湿机。
7.外壳:
机组采用国内外流行的高强度铝型材框架;折弯件采用日本AMADA数控设备加工,具有优良的外观质量。机组采用拼装式结构,整体结构紧凑,美观大方,极富现代气息。
8.控制方式:
升温除湿机和降温除湿机采用专业微电脑控制,机组可根据用户设定的相对湿度或温度自动启停。
9.调温除湿机采用高性能可编程控制器(PLC)和中文文本显示器进行控制,可靠性好,控制精度高。用户只要设定好所需温湿度控制范围,机组即可按湿度优先的运行模式自动运行。
10.可选择的网络功能:
机组可通过PROFIBUS总线实现局域网络除湿机的群控功能,还可通过调制解调器或以太网模块实现设备与远程计算机连接,利用INTERNET进行数据交换,对机组进行远程监控和故障分析,帮您快速准确地预测及排除故障。
11.多重保护:
机组设有过载、短路、缺相、过热、高压、低压等保护,以及风机、水泵、防火阀连锁保护。
型号编制说明:
型号示例:BCFTZF20Q表示名义除湿量为20kg/h,进风温度18~32℃,进风方式为前回风前出风的风冷自动调温防爆除湿机组。
水冷调温型/水冷降温型防爆除湿机组性能参数表:
型号
BCFTZ14
BCFTZ14Q
BCFTZ10H
BCFTZ20
BCFTZ20Q
BCFTZ20H
BCFTZ25
BCFTZ25Q
BCFTZ25H
BCFTZ32
BCFTZ32H
BCFTZ40
BCFTZ40H
BCFJZ14
BCFJZ14Q
BCFJZ10H
BCFJZ20
BCFJZ20Q
BCFJZ20H
BCFJZ25
BCFJZ25Q
BCFJZ25H
BCFJZ32
BCFJZ32H
BCFJZ40
BCFJZ40H
除湿量
Kg/h
14
20
25
32
40
制冷量
KW
25.5
33.9
43.4
57.4
68.3
风量
m3/h
4000
6000
7500
9000
机外静压
Pa
150[0]
200[0]
200[0]
250
250
200[0]
250[0]
250[0]
300
300
配电功率
KW
9
12
15
22
26
水冷调温型/水冷降温型防爆管道除湿机组性能参数表:
型号
BCGTZ14
BCGTZ20
BCGTZ25
BCGTZ32
BCGTZ40
BCGTZ50
BCGTZ60
BCGJZ14
BCGJZ20
BCGJZ25
BCGJZ32
BCGJZ40
BCGJZ50
BCGJZ60
除湿量
Kg/h
14
20
25
32
40
50
60
制冷量
KW
25.5
33.9
43.4
57.4
68.3
86.9
100.5
风量
m3/h
4000
6000
7500
9000
配电功率
KW
8
11
14
18
20
28
36
型号
BCGTZ75
BCGTZ90
BCGTZ100
BCGTZ120
BCGTZ135
BCGTZ150
/
BCGJZ75
BCGJZ90
BCGJZ100
BCGJZ120
BCGJZ135
BCGJZ150
除湿量
Kg/h
75
90
100
120
135
150
/
制冷量
KW
126.9
150.7
169.8
206.7
227.0
246.3
/
风量
m3/h
4000
/
配电功率
KW
40
50
55
65
70
78
/
机组名义工况:
蒸发器侧
冷凝器侧
备注
水冷式
风冷式
干球温度℃
相对湿度%
进水温度℃
出水温度℃
干球温度℃
湿球温度℃
27
60
30
35
35
--
--
